AcePlanarInspector

macchina ispezione resistenze

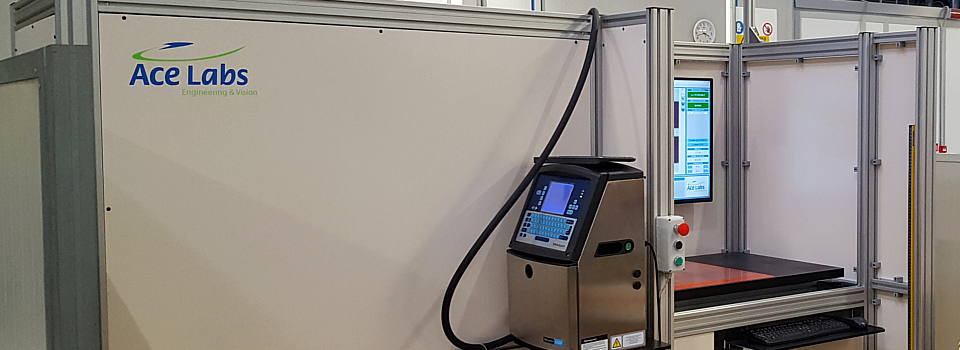

Macchina di ispezione e metrologia per superfici piane complesse

AcePlanarInspector è una macchina completa per il controllo qualità e la misurazione di superfici piane complesse, che vista la loro complessità, richiedono molto tempo per una ispezione manuale visiva, questo permette di ridurre i tempi di controllo e rendere più efficiente il ciclo produttivo.

La macchina è automatizzata e gestita con un computer, che permette di controllare a schermo con uno zoom potente ogni singola parte della superficie ispezionata, qualora c’è la necessità di svolgere ulteriori controlli sull’immagine acquisita, questo grazie all’elevata qualità delle telecamere del sistema di visione installato. AcePlanarInspector segnala direttamente sulla superficie ispezionata i difetti, per mezzo di un proiettore incorporato e inoltre marca con una stampante laser OK / Scarto il difetto, con la possibilità di aggiungere anche codici come numeri lotto e numeri progressivi.

Grazie ad un’interfaccia intuitiva e all’elevata modularità del sistema di visione installato, con AcePlanarInspector, si possono installare autonomamente più controlli qualitativi in base alle esigenze di controllo. La nostra soluzione è completamente adattabile sia per dimensione che per funzioni.

Caratteristiche
  • Piano aspirato per fermare la superficie in ispezione, attivato da una tastiera
  • Motore brushless con azionamento adeguato al carico
  • Asse lineare controllato in grado di muovere il piano aspirato al di sotto del gruppo
    ottico
  • Telecamera lineare a colori con risoluzione 16k pixel
  • Illuminatore a luce diffusa a tre colori per ottenere immagini a colori ad altissima
    risoluzione
  • Proiettore per segnalare difetti
  • Stampante industriale per segnalare difetti
  • Monitor Full HD 42″
  • Tastiera incorporata nella macchina
  • Visualizzatore difetti su monitor con potente zoom
  • Opzioni e comandi richiamabili attraverso semplici icone
  • Generazione di file di esito
  • Memorizzazione di tutte le immagini in immagini compresse
  • Lettura di codici e datamatrix
  • Assistenza remota: il sistema è impostato per il supporto in remoto tramite una connessione dedicata VPN.
Vantaggi
  • Visione precisa e al dettaglio con potente zoom
  • Svolgimento di più funzioni in un istante
  • Funzionamento intuitivo grazie all’ interfaccia semplice
  • Riduzione affaticamento visivo all’operatore
  • Riduzione del tempo di ispezione nel ciclo produttivo
Funzioni
  • Controllo di forme arbitrarie su superfici piane
  • Controllo piste ( spessore, continuità )
  • Metrologia su tutta la superficie del pannello.
  • Lettura codici in genere
Tipi di materiali
  • Ogni tipo
